Pengertian Sistem Informasi Geografis
Sistem Informasi Geografis (Geographic Information System/GIS) yang selanjutnya akan disebut SIG merupakan sistem informasi berbasis komputer yang digunakan untuk mengolah dan menyimpan data atau informasi geografis (Aronoff, 1989). Secara umum pengertian SIG sebagai berikut:

” Suatu komponen yang terdiri dari perangkat keras, perangkat lunak, data geografis dan sumberdaya manusia yang bekerja bersama secara efektif untuk memasukan, menyimpan, memperbaiki, memperbaharui, mengelola, memanipulasi, mengintegrasikan, menganalisa dan menampilkan data dalam suatu informasi berbasis geografis ”.

Dalam pembahasan selanjutnya, SIG akan selalu diasosiasikan dengan sistem yang berbasis komputer, walaupun pada dasarnya SIG dapat dikerjakan secara manual, SIG yang berbasis komputer akan sangat membantu ketika data geografis merupakan data yang besar (dalam jumlah dan ukuran) dan terdiri dari banyak tema yang saling berkaitan.

SIG mempunyai kemampuan untuk menghubungkan berbagai data pada suatu titik tertentu di bumi, menggabungkannya, menganalisa dan akhirnya memetakan hasilnya. Data yang akan diolah pada SIG merupakan data spasial yaitu sebuah data yang berorientasi geografis dan merupakan lokasi yang memiliki sistem koordinat tertentu, sebagai dasar referensinya. Sehingga aplikasi SIG dapat menjawab beberapa pertanyaan seperti; lokasi, kondisi, trend, pola dan pemodelan. Kemampuan inilah yang membedakan SIG dari sistem informasi lainnya.

Telah dijelaskan diawal bahwa SIG adalah suatu kesatuan sistem yang terdiri dari berbagai komponen, tidak hanya perangkat keras komputer beserta dengan perangkat lunaknya saja akan tetapi harus tersedia data geografis yang benar dan sumberdaya manusia untuk melaksanakan perannya dalam memformulasikan dan menganalisa persoalan yang menentukan keberhasilan SIG.

Data Spasial
Sebagian besar data yang akan ditangani dalam SIG merupakan data spasial yaitu sebuah data yang berorientasi geografis, memiliki sistem koordinat tertentu sebagai dasar referensinya dan mempunyai dua bagian penting yang membuatnya berbeda dari data lain, yaitu informasi lokasi (spasial) dan informasi deskriptif (attribute) yang dijelaskan berikut ini :
1. Informasi lokasi (spasial), berkaitan dengan suatu koordinat baik koordinat geografi (lintang dan bujur) dan koordinat XYZ, termasuk diantaranya informasi datum dan proyeksi.
2. Informasi deskriptif (atribut) atau informasi non spasial, suatu lokasi yang memiliki beberapa keterangan yang berkaitan dengannya, contohnya : jenis vegetasi, populasi, luasan, kode pos, dan sebagainya.

Format Data Spasial
Secara sederhana format dalam bahasa komputer berarti bentuk dan kode penyimpanan data yang berbeda antara file satu dengan lainnya. Dalam SIG, data spasial dapat direpresentasikan dalam dua format, yaitu:

Data Vektor
Data vektor merupakan bentuk bumi yang direpresentasikan ke dalam kumpulan garis, area (daerah yang dibatasi oleh garis yang berawal dan berakhir pada titik yang sama), titik dan nodes (merupakan titik perpotongan antara dua buah garis).

Keuntungan utama dari format data vektor adalah ketepatan dalam merepresentasikan fitur titik, batasan dan garis lurus. Hal ini sangat berguna untuk analisa yang membutuhkan ketepatan posisi, misalnya pada basisdata batas-batas kadaster. Contoh penggunaan lainnya adalah untuk mendefinisikan hubungan spasial dari beberapa fitur. Kelemahan data vektor yang utama adalah ketidakmampuannya dalam mengakomodasi perubahan gradual.

Data Raster
Data raster (atau disebut juga dengan sel grid) adalah data yang dihasilkan dari system Penginderaan Jauh. Pada data raster, obyek geografis direpresentasikan sebagai struktur sel grid yang disebut dengan pixel (picture element).

Pada data raster, resolusi (definisi visual) tergantung pada ukuran pixel-nya. Dengan kata lain, resolusi pixel menggambarkan ukuran sebenarnya di permukaan bumi yang diwakili oleh setiap pixel pada citra. Semakin kecil ukuran permukaan bumi yang direpresentasikan oleh satu sel, semakin tinggi resolusinya. Data raster sangat baik untuk merepresentasikan batas-batas yang berubah secara gradual, seperti jenis tanah, kelembaban tanah, vegetasi, suhu tanah dan sebagainya. Keterbatasan utama dari data raster adalah besarnya ukuran file; semakin tinggi resolusi grid-nya semakin besar pula ukuran filenya dan sangat tergantung pada kapasistas perangkat keras yang tersedia.

Masing-masing format data mempunyai kelebihan dan kekurangan. Pemilihan format data yang digunakan sangat tergantung pada tujuan penggunaan, data yang tersedia, volume data yang dihasilkan, ketelitian yang diinginkan, serta kemudahan dalam analisa. Data vektor relatif lebih ekonomis dalam hal ukuran file dan presisi dalam lokasi, tetapi sangat sulit untuk digunakan dalam komputasi matematik. Sedangkan data raster biasanya membutuhkan ruang penyimpanan file yang lebih besar dan presisi lokasinya lebih rendah, tetapi lebih mudah digunakan secara matematis.

Sumber Data Spasial
Salah satu syarat SIG adalah data spasial, yang dapat diperoleh dari beberapa sumber antara lain :

Peta Analog
Peta analog (antara lain peta topografi, peta tanah dan sebagainya) yaitu peta dalam bentuk cetak. Pada umumnya peta analog dibuat dengan teknik kartografi, kemungkinan besar memiliki referensi spasial seperti koordinat, skala, arah mata angin dan sebagainya. Dalam tahapan SIG sebagai keperluan sumber data, peta analog dikonversi menjadi peta digital dengan cara format raster diubah menjadi format vektor melalui proses dijitasi sehingga dapat menunjukan koordinat sebenarnya di permukaan bumi.

Data Sistem Penginderaan Jauh
Data Penginderaan Jauh (antara lain citra satelit, foto-udara dan sebagainya), merupakan sumber data yang terpenting bagi SIG karena ketersediaanya secara berkala dan mencakup area tertentu. Dengan adanya bermacam-macam satelit di ruang angkasa dengan spesifikasinya masing-masing, kita bisa memperoleh berbagai jenis citra satelit untuk beragam tujuan pemakaian. Data ini biasanya direpresentasikan dalam format raster.

Data Hasil Pengukuran Lapangan
Data pengukuran lapangan yang dihasilkan berdasarkan teknik perhitungan tersendiri, pada umumnya data ini merupakan sumber data atribut contohnya: batas administrasi, batas kepemilikan lahan, batas persil, batas hak pengusahaan hutan dan lain-lain.

Data GPS (Global Positioning System)
Teknologi GPS memberikan terobosan penting dalam menyediakan data bagi SIG. Keakuratan pengukuran GPS semakin tinggi dengan berkembangnya teknologi. Data ini biasanya direpresentasikan dalam format vektor. Pembahasan mengenai GPS akan diterangkan selanjutnya.

Peta, Proyeksi Peta, Sistem Koordinat, Survey dan GPS
Data spatial yang dibutuhkan pada SIG dapat diperoleh dengan berbagai cara, salah satunya melalui survei dan pemetaan yaitu penentuan posisi/koordinat di lapangan. Berikut ini akan dijelaskan secara ringkas beberapa hal yang berkaitan dengan posisi/koordinat serta metoda-metoda untuk mendapatkan informasi posisi tersebut di lapangan.

Peta
Peta adalah gambaran sebagian atau seluruh muka bumi baik yang terletak di atas maupun di bawah permukaan dan disajikan pada bidang datar pada skala dan proyeksi tertentu (secara matematis). Karena dibatasi oleh skala dan proyeksi maka peta tidak akan pernah selengkap dan sedetail aslinya (bumi), karena itu diperlukan penyederhanaan dan pemilihan unsur yang akan ditampilkan pada peta.

Proyeksi Peta
Pada dasarnya bentuk bumi tidak datar tapi mendekati bulat maka untuk menggambarkan sebagian muka bumi untuk kepentingan pembuatan peta, perlu dilakukan langkah-langkah agar bentuk yang mendekati bulat tersebut dapat didatarkan dan distorsinya dapat terkontrol, untuk itu dilakukan proyeksi ke bidang datar.

Pengelompokan Proyeksi Peta
Berdasar Mempertahankan Sifat Aslinya
1. Luas permukaan yang tetap (ekuivalen)
2. Bentuk yang tetap (konform)
3. Jarak yang tetap (ekuidistan)

Perbandingan dari daerah yang sama untuk proyeksi yang berbeda :

Berdasar Bidang Proyeksi yang Digunakan
1. Bidang datar
2. Bidang kerucut
3. Bidang silinder

Proyeksi Universal Transverse Mercator (UTM)
Proyeksi UTM dibuat oleh US Army sekitar tahun 1940-an. Sejak saat itu proyeksi ini menjadi standar untuk pemetaan topografi.

Sifat-sifat Proyeksi UTM
1. Proyeksi ini adalah proyeksi Transverse Mercator yang memotong bola bumi pada dua buah meridian, yang disebut dengan meridian standar. Meridian pada pusat zone disebut sebagai meridian tengah.
2. Daerah diantara dua meridian ini disebut zone. Lebar zone adalah 6 sehingga bola bumi dibagi menjadi 60 zone.
3. Perbesaran pada meridian tengah adalah 0,9996.
4. Perbesaran pada meridian standar adalah 1.
5. Perbesaran pada meridian tepi adalah 1,001.
6. Satuan ukuran yang digunakan adalah meter.

Sistem Koordinat UTM

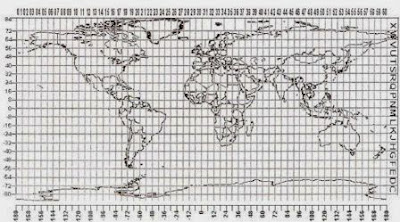

Untuk menghindari koordinat negatif dalam proyeksi UTM setiap meridian tengah dalam tiap zone diberi harga 500.000 mT (meter timur). Untuk harga-harga ke arah utara, ekuator dipakai sebagai garis datum dan diberi harga 0 mU (meter utara). Untuk perhitungan ke arah selatan ekuator diberi harga 10.000.000 mU.

Wilayah Indonesia (90° – 144° BT dan 11° LS – 6° LU) terbagi dalam 9 zone UTM, dengan demikian wilayah Indonesia dimulai dari zona 46 sampai zona 54 (meridian sentral 93° – 141° BT).

Metoda Penentuan Posisi
Metoda penentuan posisi adalah cara untuk mendapatkan informasi koordinat suatu objek (contoh koordinat titik batas, koordinat batas persil tanah dan lain-lain) di lapangan. Metoda penentuan posisi dapat dibedakan dalam dua bagian, yaitu metoda penentuan posisi terestris dan metoda penentuan posisi extra-terestris (satelit). Pada metoda terestris penentuan posisi titik dilakukan dengan melakukan pengamatan terhadap target atau objek yang terletak di permukaan bumi. Beberapa contoh metoda yang umum digunakan adalah :
1. Metode poligon.
2. Metode pengikatan ke muka.
3. Metode pengikatan ke belakang.
4. Dan lain-lain.

Pada metode ekstra terestris penentuan posisi dilakukan berdasarkan pengamatan terhadap benda atau objek di angkasa seperti bintang, bulan, quasar dan satelit buatan manusia, beberapa contoh penentuan posisi extra terestris adalah sebagai berikut :
1. Astronomi geodesi.
2. Transit Dopler.
3. Global Positioning System (GPS).
4. Dan lain-lain.

Sistem Koordinat
Posisi suatu titik biasanya dinyatakan dengan koordinat (dua-dimensi atau tiga-dimensi) yang mengacu pada suatu sistem koordinat tertentu. Sistem koordinat itu sendiri dapat didefinisikan dengan menspesfikasi tiga parameter berikut, yaitu :

Lokasi Titik Nol dari Sistem Koordinat
Posisi suatu titik di permukaan bumi umumnya ditetapkan dalam/terhadap suatu system koordinat terestris. Titik nol dari sistem koordinat terestris ini dapat berlokasi di titik pusat massa bumi (sistem koordinat geosentrik), maupun di salah satu titik di permukaan bumi (sistem koordinat toposentrik).

Orientasi dari Sumbu-sumbu Koordinat
Posisi tiga-dimensi (3D) suatu titik di permukaan bumi umumnya dinyatakan dalam suatu sistem koordinat geosentrik. Tergantung dari parameter-parameter pendefinisi koordinat yang digunakan, dikenal dua sistem koordinat yang umum digunakan, yaitu system koordinat Kartesian (X,Y,Z) dan sistem koordinat Geodetik (L,B,h), yang keduanya diilustrasikan pada gambar berikut :

Koordinat 3D suatu titik juga bisa dinyatakan dalam suatu sistem koordinat toposentrik, yaitu umumnya dalam bentuk sistem koordinat Kartesian (N,E,U) yang diilustrasikan pada gambar berikut.

Parameter - parameter (kartesian, curvilinear) yang digunakan untuk mendefiniskan posisi suatu titik dalam sistem koordinat tersebut. Posisi titik juga dapat dinyatakan dalam 2D, baik dalam (L,B), ataupun dalam suatu sistem proyeksi tertentu (x,y) seperti Polyeder, Traverse Mercator (TM) dan Universal Traverse Mercator (UTM).

Metode Penentuan Posisi Global (GPS)
GPS adalah sistem navigasi dan penentuan posisi menggunakan satelit yang dikembangkan dan dikelola oleh Departemen Pertahanan Amerika Serikat. GPS dapat memberikan informasi tentang posisi, kecepatan dan waktu di mana saja di muka bumi setiap saat, dengan ketelitian penentuan posisi dalam fraksi milimeter sampai dengan meter. Kemampuan jangkauannya mencakup seluruh dunia dan dapat digunakan banyak orang setiap saat pada waktu yang sama (Abidin,H.Z, 1995). Prinsip dasar penentuan posisi dengan GPS adalah perpotongan ke belakang dengan pengukuran jarak secara simultan ke beberapa satelit GPS seperti gambar berikut :

Sistem GPS
Untuk dapat melaksanakan prinsip penentuan posisi di atas, GPS dikelola dalam suatu sistem GPS yang terdiri dari dari 3 bagian utama yaitu bagian angkasa, bagian pengontrol dan bagian pemakai, seperti gambar berikut :

Bagian Angkasa
Terdiri dari satelit-satelit GPS yang mengorbit mengelilingi bumi, jumlah satelit GPS adalah 24 buah. Satelit GPS mengorbit mengelilingi bumi dalam 6 bidang orbit dengan tinggi ratarata setiap satelit ± 20.200 Km dari permukaan bumi.

Setiap satelit GPS secara kontinyu memancarkan sinyal-sinyal gelombang pada 2 frekuensi L-band (dinamakan L1 dan L2). Dengan mengamati sinyal-sinyal dari satelit dalam jumlah dan waktu yang cukup, kemudian data yang diterima tersebut dapat dihitung untuk mendapatkan informasi posisi, kecepatan maupun waktu.

Bagian Pengontrol
Adalah stasiun-stasiun pemonitor dan pengontrol satelit yang berfungsi untuk memonitor dan mengontrol kelaikgunaan satelit-satelit GPS. Stasiun kontrol ini tersebar di seluruh dunia, yaitu di pulau Ascension, Diego Garcia, Kwajalein, Hawai dan Colorado Springs. Di samping memonitor dan mengontrol fungsi seluruh satelit, juga berfungsi menentukan orbit dari seluruh satelit GPS.

Bagian Pengguna
Adalah peralatan (Receiver GPS) yang dipakai pengguna satelit GPS, baik di darat, laut, udara maupun di angkasa. Alat penerima sinyal GPS (Receiver GPS) diperlukan untuk menerima dan memproses sinyal-sinyal dari satelit GPS untuk digunakan dalam penentuan posisi, kecepatan, maupun waktu.

Secara umum Receiver GPS dapat diklasifikasikan sebagai berikut :
1. Receiver militer
2. Receiver tipe navigasi
3. Receiver tipe geodetic

Metoda-metoda Penentuan Posisi dengan GPS
Pada dasarnya konsep dasar penentuan posisi dengan satelit GPS adalah pengikatan ke belakang dengan jarak, yaitu mengukur jarak ke beberapa satelit GPS yang koordinatnya telah diketahui. Perhatikan gambar berikut :

Penentuan posisi dengan GPS dapat dikelompokkan atas beberapa metoda diantaranya :
􀂈 Metoda absolut,
􀂈 Metoda relatif (differensial).

Metoda Absolut
Penentuan posisi dengan GPS metode absolut adalah penentuan posisi yang hanya menggunakan 1 alat receiver GPS. Karakteristik penentuan posisi dengan cara absolut ini adalah sebagai berikut :
1. Posisi ditentukan dalam sistem WGS 84 (terhadap pusat bumi).
2. Prinsip penentuan posisi adalah perpotongan ke belakang dengan jarak ke beberapa satelit sekaligus.
3. Hanya memerlukan satu receiver GPS.
4. Titik yang ditentukan posisinya bisa diam (statik) atau bergerak (kinematik).
5. Ketelitian posisi berkisar antara 5 sampai dengan 10 meter.

Aplikasi utama untuk keperluan navigasi, metoda penentuan posisi absolut ini umumnya menggunakan data pseudorange dan metoda ini tidak dimaksudkan untuk aplikasi-aplikasi yang menuntut ketelitian posisi yang tinggi.

Metoda Relatif (Differensial)
Yang dimaksud dengan penentuan posisi relatif atau metoda differensial adalah menentukan posisi suatu titik relatif terhadap titik lain yang telah diketahui koordinatnya, pengukuran dilakukan secara bersamaan pada dua titik dalam selang waktu tertentu.

Selanjutnya dari data hasil pengamatan diproses/dihitung akan didapat perbedaan koordinat kartesian 3 dimensi (dx, dy, dz) atau disebut juga dengan baseline antar titik yang diukur.

Karakteristik umum dari metoda penentuan posisi ini adalah sebagai berikut :
1. Memerlukan minimal 2 receiver, satu ditempatkan pada titik yang telah diketahui koordinatnya.
2. Posisi titik ditentukan relatif terhadap titik yang diketahui.
3. Konsep dasar adalah differencing process dapat mengeliminir atau mereduksi pengaruh dari beberapa kesalahan dan bias.
4. Bisa menggunakan data pseudorange atau fase.
5. Ketelitian posisi yang diperoleh bervariasi dari tingkat mm sampai dengan dm.
6. Aplikasi utama : survei pemetaan, survei penegasan batas, survei geodesi dan navigasi dengan ketelitian tinggi.

Ketelitian Penentuan Posisi dengan GPS
Penentuan posisi dengan GPS dipengaruhi oleh faktor-faktor sebagai berikut :
1. Ketelitian data terkait dengan tipe data yang digunakan, kualitas receiver GPS, level dari kesalahan dan bias.
2. Geometri satelit, terkait dengan jumlah satelit yang diamati, lokasi dan distribusi satelit dan lama pengamatan.
3. Metoda penentuan posisi, terkait dengan metoda penentuan posisi GPS yang digunakan, apakah absolut, relatif, DGPS, RTK dan lain-lain.
4. Strategi pemrosesan data, terkait dengan real-time atau post processing, strategi eliminasi dan pengkoreksian kesalahan dan bias, pemrosesan baseline dan perataan jaringan serta kontrol kualitas.

Aplikasi-aplikasi GPS
Beberapa aplikasi dari GPS diantaranya adalah sebagai berikut :
1. Survei dan pemetaan.
2. Survei penegasan batas wilayah administrasi, pertambangan dan lain-lain.
3. Geodesi, Geodinamika dan Deformasi.
4. Navigasi dan transportasi.
5. Telekomunikasi.
6. Studi troposfir dan ionosfir.
7. Pendaftaran tanah, Pertanian.
8. Photogrametri & Remote Sensing.
9. GIS (Geographic Information System).
10. Studi kelautan (arus, gelombang, pasang surut).
11. Aplikasi olahraga dan rekreasi.
